企业怎么样选择合适的电容贴片
点击:1079发布时间:2023-03-29

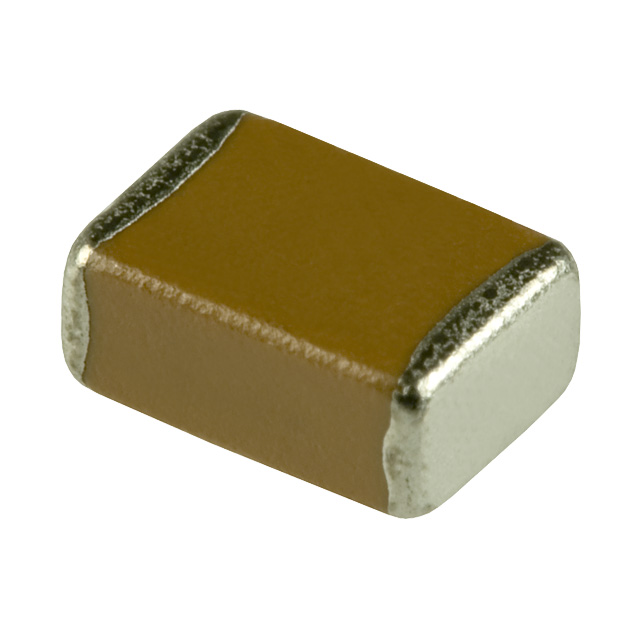

d1543ccd19670a4574d3eacfcb1a1ba8_1_副本

主要MLCC主要生产厂家:日本京瓷、村田、丸和、TDK;韩国三星;台湾达方、谷京科技、禾伸堂、国巨时需要考虑的因素很多。



以下探讨了MLCC的电容选型要素。选型要素,-参数:电容值、容差、耐压、使用温度、尺寸。-材质,-直流偏置效应,介质的性能,-C0G电容器具有高温度补偿特性,适合做旁路电容和耦合电容。-X7R电容器是温度稳定型陶瓷电容器,适合要求不高的工业应用。-Z5U电容器特点是小尺寸和低成本,尤其适合应用于去耦电路。-Y5V电容器温度特性较差,但容量大,可取代低容铝电解电容。MLCC常用的有C0G(NP0)、X7R、Z5U、Y5V等不同的介质规格,不同的规格有不同的特点和用途。C0G、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同,所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。



1、标称容量要符合电路的需要。对于一些对容量大小有严格要求的电路(如定时电路、延时电路和振荡电路等),选用的电容器其容量应与要求相同,对于一些对容量要求不高的电路(如耦合电路、旁路电路、电源滤波和电源退耦等),选用的电容器其容量与要求相近即可。



2、工作电压要符合电路的需要。为了保证电容器能在电路中长时间正常工作,选用的电容器额定电压应略大于电路可能出现的最高电压,大于IO%~30%。3l电容器特性尽量符合电路需要。
