TDK贴片电容C1608X7R1H222KT0Y0N全面解析：参数、应用与采购指南
产品概述
TDK C1608X7R1H222KT0Y0N是一款高性能多层陶瓷贴片电容(MLCC)，采用0603封装尺寸(1.6mm×0.8mm)，X7R介质材料，额定电压50V，容量2.2nF(222)，容差±10%。作为TDK原厂直供产品，谷京科技确保品质可靠、价格透明，并提供高效物流服务，实现一站式省心采购体验。这款电容广泛应用于消费电子、通信设备、工业控制等领域，以其稳定的性能和紧凑的尺寸成为电路设计中的理想选择。来了解下深圳谷京吧：136--1307--7949（魏信同号）
详细参数解析
1. 型号解码
- C1608：封装尺寸代号，对应公制1608(1.6mm×0.8mm)或英制0603(0.06英寸×0.03英寸)
- X7R：介质材料类型，表示温度特性为-55°C至+125°C范围内容量变化不超过±15%
- 1H：额定电压代码，代表50V直流工作电压
- 222：容量代码，表示22×10²pF=2.2nF
- K：容差代码，代表±10%
- T0Y0N：TDK内部规格代码，包含包装方式等附加信息
2. 关键电气参数
- 容量：2.2nF(2200pF)，标称值
- 容差：±10%，适用于大多数通用电路应用
- 额定电压：50V DC，可承受的最大持续工作电压
- 介质材料：X7R，具有较好的温度稳定性和适中的介电常数
- 温度系数：在-55°C至+125°C范围内，容量变化不超过±15%
- 损耗角正切(tanδ)：典型值≤2.5%(在1kHz，1Vrms条件下)
- 绝缘电阻：≥10GΩ或≥1000s，取较小者(在25°C，额定电压下)
3. 机械参数
- 尺寸：1.6mm(长)×0.8mm(宽)×0.8mm(高)，标准0603封装
- 端子电极：镍屏障层+锡镀层，确保优良的可焊性和耐腐蚀性
- 重量：约0.01g，极轻量化设计
产品特点与优势
1. 卓越的温度稳定性 采用X7R介质材料，在-55°C至+125°C宽温度范围内保持容量稳定(变化不超过±15%)，特别适合工作环境温度变化较大的应用场景。
2. 高可靠性设计 TDK原厂生产工艺严格遵循国际标准，产品经过多项可靠性测试，包括：
- 温度循环测试(-55°C至+125°C，1000次循环)
- 高温负载测试(85°C，额定电压，1000小时)
- 湿度负荷测试(85°C/85%RH，额定电压，1000小时)
3. 优异的频率特性 在1MHz以下频率范围内表现出稳定的容量特性，适用于高频滤波、去耦等应用。
4. 环保合规 符合RoHS指令(2011/65/EU)要求，不含铅、镉、汞等有害物质。
5. 供应链优势 谷京科技作为TDK原厂授权代理商，确保：
- 100%原装正品，杜绝假冒伪劣
- 价格透明，无中间商加价
- 库存充足，交货迅速
- 提供完整的技术支持和售后服务
典型应用领域
1. 电源管理电路
- 电源输入/输出滤波
- DC-DC转换器输入/输出电容
- 旁路/去耦电容
2. 信号处理电路
- 高频信号耦合
- 噪声滤波
- 阻抗匹配
3. 消费电子产品
- 智能手机和平板电脑
- 数码相机和摄像机
- 音频设备
4. 工业控制系统
- PLC模块
- 传感器接口电路
- 电机驱动电路
5. 通信设备
- 基站设备
- 网络交换机
- 光纤通信设备
常见问题解答
Q1：C1608X7R1H222KT0Y0N能否替代其他品牌的同规格电容？ A1：从参数上看可以替代，但建议在实际替换前进行电路验证。不同品牌的电容在高频特性、等效串联电阻(ESR)等方面可能存在差异，可能影响电路性能。TDK电容以其高可靠性和一致性著称，在要求较高的应用中建议优先使用。
Q2：这款电容的工作温度范围是多少？ A2：X7R介质的标准工作温度范围为-55°C至+125°C，在此范围内容量变化不超过±15%。超过此温度范围时，电容可能无法保证标称性能。
Q3：如何正确焊接这款0603封装的贴片电容？ A3：推荐焊接条件：
- 回流焊：峰值温度≤260°C，持续时间≤10秒
- 手工焊接：烙铁温度≤350°C，焊接时间≤3秒 焊接后应避免机械应力，防止陶瓷介质开裂。
Q4：电容的实际测量值与标称值有差异是否正常？ A4：在容差范围内(±10%)的差异是正常的。测量时还需注意：
- 使用合适的测量仪器(LCR表)
- 测量频率应与应用频率相近(通常1kHz或1MHz)
- 测量电压应足够小(通常1Vrms)，避免非线性效应
Q5：如何判断电容是否失效？ A5：常见失效现象包括：
- 完全开路(无容量)
- 短路
- 容量显著偏离标称值(超出容差范围)
- 损耗角正切异常增大 失效可能由过电压、机械应力、热冲击等原因引起。
Q6：这款电容是否有极性？ A6：多层陶瓷贴片电容(MLCC)通常是无极性的，可以双向接入电路。但某些特殊结构的三端电容可能有极性要求，本型号为常规两端MLCC，无极性要求。
Q7：如何存储这款电容以保证其性能？ A7：建议存储条件：
- 温度：5°C至35°C
- 湿度：≤60%RH
- 避免腐蚀性气体环境
- 原包装保存，开封后建议在6个月内使用完毕
采购与使用建议
1. 采购注意事项
- 确认型号完整：C1608X7R1H222KT0Y0N包含全部规格信息

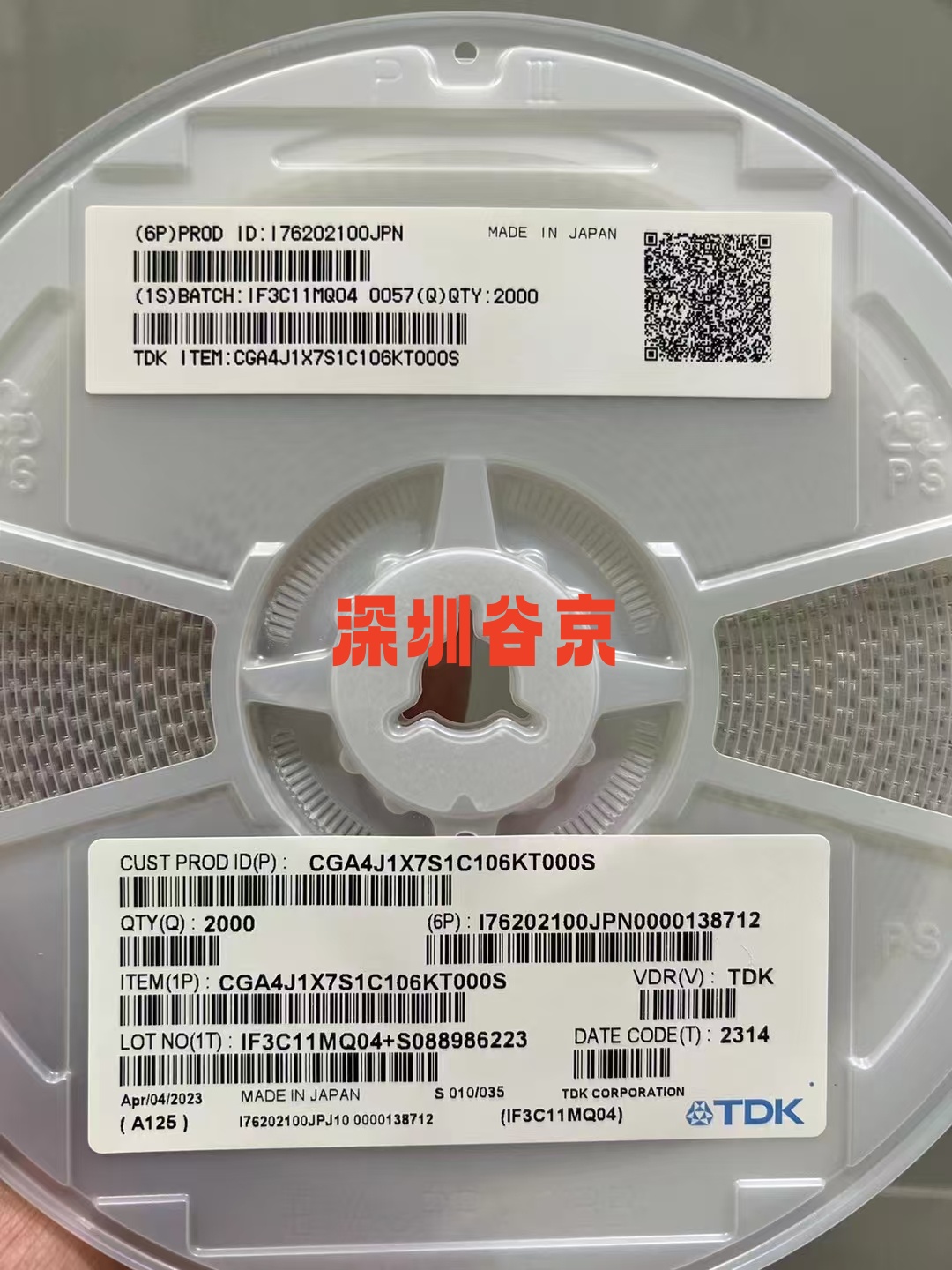

- 核实包装方式：通常为编带包装，适合自动贴装
- 检查生产批次：尽量选择较新生产批次，确保最长保质期
- 索取原厂证书：TDK正品应随货提供原厂质量证明文件
2. 使用建议
- 电路设计：
- 实际工作电压不超过额定电压的80%(本例中建议≤40V)
- 高频应用时考虑电容的等效串联电阻(ESR)和等效串联电感(ESL)
- 在电源滤波应用中，建议大容量电解电容与小容量MLCC并联使用
- PCB布局：
- 尽量靠近需要去耦的IC引脚放置
- 避免将电容放置在PCB可能弯曲的区域(如边缘)
- 对称设计焊盘尺寸，防止"立碑"现象
- 焊接工艺：
- 遵循推荐的焊接温度曲线
- 避免多次重复焊接
- 焊接后避免机械冲击
3. 失效预防 根据行业经验，贴片电容常见失效原因及预防措施包括：
- 机械应力开裂：
- 原因：PCB弯曲或外力冲击
- 预防：优化PCB支撑设计；避免在板边放置电容
- 热冲击开裂：
- 原因：焊接温度过高或温度变化过快
- 预防：严格控制焊接温度曲线；避免手工焊接时局部过热
- 过电压失效：
- 原因：工作电压超过额定值或电压尖峰
- 预防：设计足够的电压裕量；必要时并联使用
- 潮湿敏感失效：
- 原因：湿气渗入介质层
- 预防：开封后尽快使用；必要时进行烘干处理
市场对比与竞争优势
1. 与同类产品对比
| 参数/品牌 | TDK C1608X7R1H222KT0Y0N | 常规X7R电容 | 高端竞争产品 |
|---|---|---|---|
| 容量稳定性 | ±15%(-55~125°C) | ±15% | ±10% |
| 损耗角正切 | ≤2.5% | ≤3.5% | ≤2.0% |
| 额定电压 | 50V | 50V | 50V |
| 寿命可靠性 | 1000h@85°C/85%RH | 500h | 1000h |
| 价格竞争力 | 中等 | 低 | 高 |
2. 谷京科技服务优势
- 质量保证：直接来自TDK原厂，杜绝假货风险
- 价格透明：官网实时报价，无隐藏费用
- 库存充足：常规型号备有安全库存，缩短交货周期
- 技术支持：提供免费样品和技术咨询
- 物流高效：全国主要城市次日达，支持多种配送方式
技术发展趋势
1. 小型化趋势 随着电子设备日益紧凑，0603(1608)封装已成为主流尺寸之一，TDK持续优化介质材料，在保持性能的同时实现更小尺寸。
2. 高可靠性要求 汽车电子、工业控制等领域对电容可靠性要求不断提高，TDK通过改进材料和工艺满足这些需求。
3. 高频应用发展 5G通信、高速数字电路等应用推动高频特性优化，低ESL(等效串联电感)设计成为关键。
4. 环保要求升级 无铅、无卤素等环保要求日益严格，TDK产品全面符合最新环保法规。
