TDK电容C1608X7R1H222K080AA全面解析：参数、应用与采购指南
产品概述
C1608X7R1H222K080AA是TDK公司生产的一款高性能多层陶瓷电容(MLCC)，采用0603封装(1.6mm×0.8mm)，属于X7R介质材料系列。这款电容具有2.2nF(2200pF)的标称容量，±10%的容差范围，额定电压为50V，工作温度范围为-55°C至+125°C，完全符合RoHS环保标准。来了解下深圳谷京吧：136--1307--7949（魏信同号）
作为TDK C系列中的一员，C1608X7R1H222K080AA专为通用电子应用设计，具有优异的温度稳定性和可靠性，广泛应用于消费电子、通信设备、工业控制等领域。其紧凑的尺寸和稳定的性能使其成为现代高密度电路板设计的理想选择。
详细技术参数
基本电气特性
- 标称容量：2.2nF(2200pF)
- 容量偏差：±10%
- 额定电压：50V DC
- 介质材料：X7R
- 温度特性：在-55°C至+125°C范围内，容量变化不超过±15%
- 损耗角正切(tanδ)：最大2.5%(在1kHz, 1Vrms条件下)
- 绝缘电阻：≥10GΩ或≥1000MΩ·μF(取较小值)
物理特性
- 封装尺寸：0603(1.6mm×0.8mm)
- 厚度：约0.8mm
- 端子电极：镍/锡镀层，确保良好的焊接性能
- 主体材料：陶瓷介质与金属电极交替叠层结构
环境特性
- 工作温度范围：-55°C至+125°C
- 存储温度范围：-55°C至+125°C
- 湿度等级：符合IEC 60068-2-3标准
- 耐焊接热：符合JIS C 60068-2-20标准
性能优势与应用领域
产品优势
- 温度稳定性：X7R介质材料确保了在宽温度范围内的容量稳定性，温度系数为±15%，远优于Y5V等低端材料。
- 高频特性：低ESR(等效串联电阻)和ESL(等效串联电感)特性，适合高频应用。
- 可靠性高：TDK严格的制造工艺和质量控制，确保产品具有长期可靠性。
- 小型化设计：0603封装节省PCB空间，适合高密度安装。
- 环保合规：符合RoHS指令，无铅无卤素。
典型应用
- 电源滤波：用于DC-DC转换器的输入/输出滤波，平滑电压波动
- 信号耦合：音频和视频信号传输中的AC耦合
- 去耦应用：数字IC电源引脚的去耦，抑制高频噪声
- 定时电路：RC振荡器、延时电路中的定时元件
- 射频匹配：RF模块中的阻抗匹配网络
- 工业控制：PLC、传感器接口电路中的噪声抑制
采购与替代指南
采购注意事项
- 原装正品识别：采购时应确认产品包装上的TDK原厂标识、批次号和防伪标记。谷京科技作为TDK授权代理商，可提供原厂正品保证。
- 交期管理：标准产品通常有现货库存，特殊批次可能需要2-4周交期。选择谷京科技等专业代理商可确保快速交付。
- 最小订购量：通常以卷盘形式供货，标准包装为4000pcs/卷，也可提供剪带包装。
- 价格因素：批量采购可享受更优价格，具体报价需根据采购数量和市场行情确定。

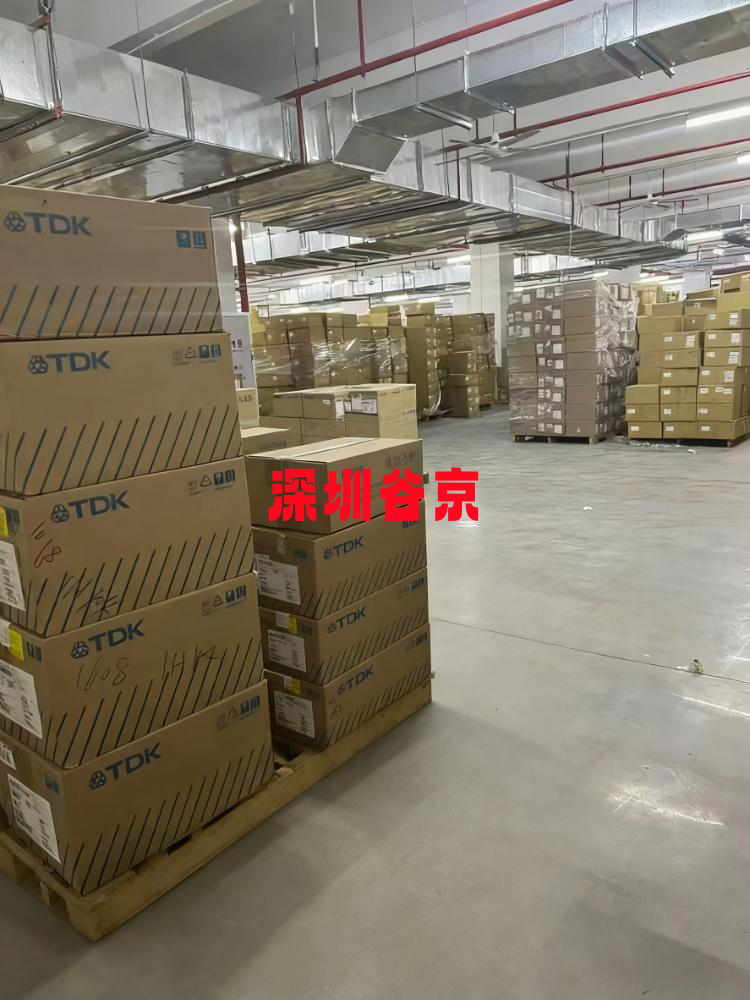

- 物流与仓储：专业代理商可提供适当的仓储条件，避免电容受潮或机械损伤。
替代方案
虽然C1608X7R1H222K080AA有其独特的性能特点，但在某些非关键应用中可考虑以下替代型号：
- 同系列不同容量：C1608X7R1H102K080AA(1nF)、C1608X7R1H472K080AA(4.7nF)
- 不同电压等级：C1608X7R1H222K050AA(25V)、C1608X7R1H222K100AA(100V)
- 不同封装尺寸：C1005X7R1H222K050AA(0402封装)、C2012X7R1H222K080AA(0805封装)
- 不同介质材料：C1608CH1H222K080AA(C0G/NP0介质，更高温度稳定性)
注意：替代前需仔细评估电气参数是否满足应用要求，特别是工作电压、温度特性和高频性能。
常见问题解答
Q1：C1608X7R1H222K080AA的X7R代表什么含义？
A1：X7R是EIA标准定义的介质材料代码。"X"代表电容的最低工作温度为-55°C，"7"代表最高工作温度为+125°C，"R"表示容量在温度范围内的变化率为±15%。因此X7R表示这款电容在-55°C至+125°C范围内容量变化不超过±15%。
Q2：这款电容能否用于高频电路？
A2：C1608X7R1H222K080AA具有较好的高频特性，ESR和ESL较低，可用于一般高频应用。但对于GHz级高频电路，建议选择专门的高频电容或C0G/NP0介质的电容，因为X7R介质在高频下可能会有轻微的容量变化。
Q3：电容的极性如何区分？
A3：多层陶瓷电容(MLCC)通常是无极性的，可以任意方向安装。C1608X7R1H222K080AA也不例外，没有安装方向要求。但建议保持PCB上所有电容的安装方向一致，便于目视检查和自动化生产。
Q4：焊接时有哪些注意事项？
A4：建议使用回流焊工艺，温度曲线需符合J-STD-020标准。手工焊接时应控制烙铁温度在300-350°C之间，焊接时间不超过3秒。避免使用过多的焊锡，以免产生机械应力。焊接后避免立即进行机械冲击或温度骤变。
Q5：如何存储未使用的电容？
A5：应存放在温度15-35°C、相对湿度低于60%的环境中，避免阳光直射。开封后建议在6个月内使用完毕，长期存储(>6个月)需放置在干燥箱或使用防潮包装。使用前如怀疑受潮，可进行125°C、24小时的烘干处理。
Q6：电容在使用中出现开裂是什么原因？
A6：陶瓷电容开裂通常由机械应力导致，可能原因包括：PCB弯曲应力过大、焊点热膨胀不匹配、安装时机械冲击等。建议优化PCB布局(避免放在易弯曲位置)、使用柔性焊料、遵循正确的安装工艺。0603封装相对较小，抗机械应力能力优于更大封装的电容。
生产与质量控制
TDK对C1608X7R1H222K080AA实施严格的质量控制体系，确保产品性能一致性和可靠性：
- 原材料控制：采用高纯度陶瓷粉末和电极材料，确保介质均匀性。
- 精密叠层：自动化叠层工艺保证每层介质厚度精确一致。
- 共烧工艺：精确控制烧结温度曲线，实现陶瓷与电极的完美结合。
- 100%电性能测试：每颗电容都经过容量、损耗、绝缘电阻等参数测试。
- 可靠性测试：抽样进行温度循环、耐湿性、机械冲击等加速老化测试。
- 可追溯性：每个生产批次都有完整记录，便于质量追踪。
谷京科技作为TDK授权代理商，不仅保证原装正品，还提供专业的技术支持和售后服务，包括：
- 应用技术支持与选型建议
- 供应链管理与库存优化
- 质量异常处理与退换货服务
- 市场趋势分析与备货建议
- 替代方案推荐与验证支持
行业趋势与市场分析
随着电子设备向小型化、高性能方向发展，0603封装的MLCC需求持续增长。C1608X7R1H222K080AA所在的X7R中容量电容市场呈现以下趋势：
- 需求增长：5G设备、IoT终端和汽车电子推动需求上升
- 国产化替代：国内MLCC厂商技术提升，但在高端产品上仍与TDK有差距
- 价格波动：原材料成本和生产能力影响市场价格
- 技术演进：介质薄层化技术不断提高单位体积容量
- 可靠性要求：汽车电子等应用对寿命和可靠性要求更严格
选择TDK原厂产品和谷京科技等正规渠道，可以确保供应链稳定性和产品质量一致性，避免因使用劣质电容导致的电路失效风险。
